トルクリミッターについて（締付角度０度地点の設定）

コンベアの納入時は、

トルクリミッターのトルク設定をしておりません。

モーターの回転方向確認時に逆回転だった場合、

バックストップや、バケットなどを壊してしまうからです。

据付し、モーター回転方向確認後にトルク設定を行います。

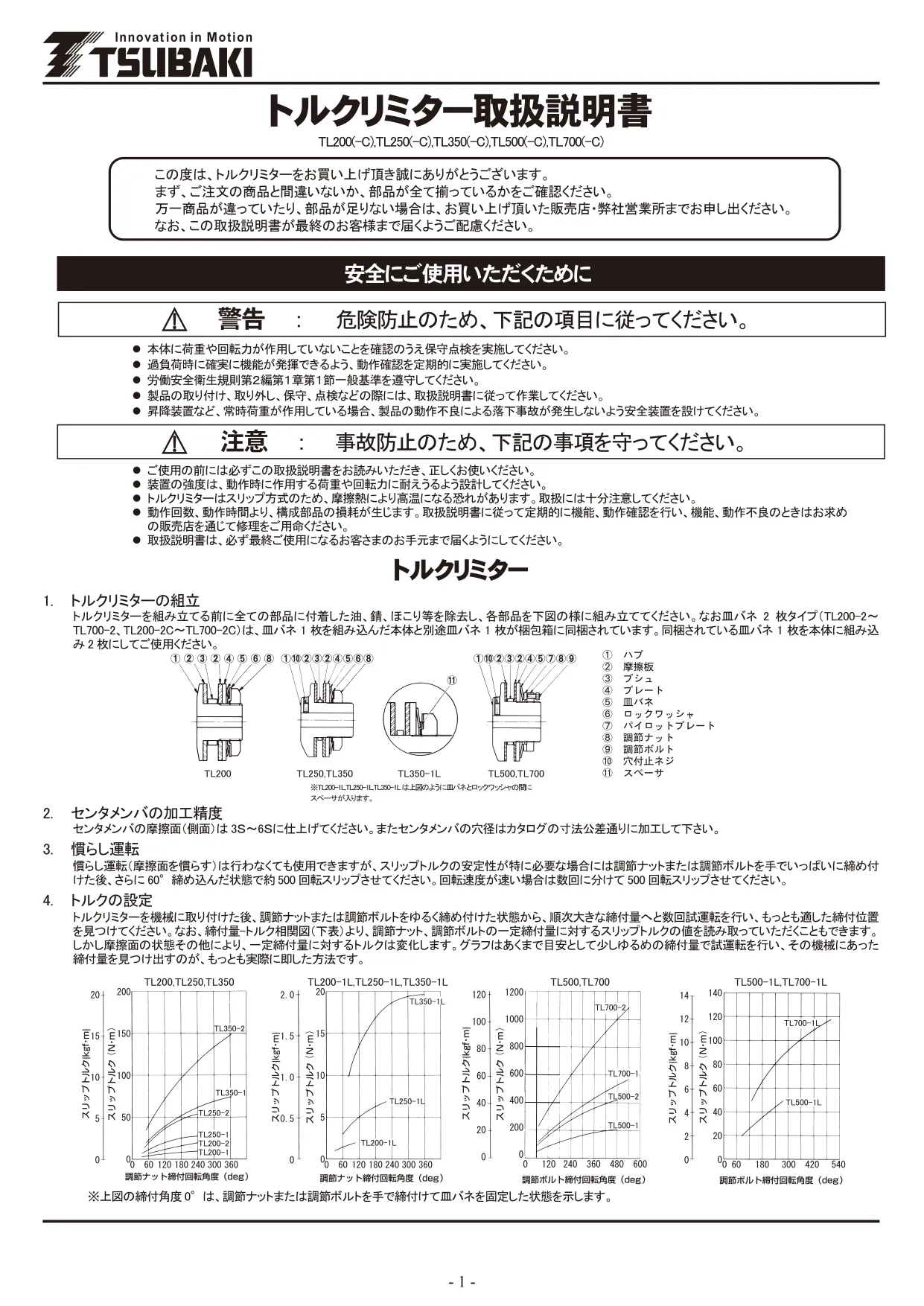

TL350は、トルクリミッターセンターの調整ナットを、

TL500とTL700は、調整ナットと調整ボルト３ヶを

締め付け設定するのですが、

機械の駆動軸トルク計算値より、メーカーSVが締付角度目安で締め、

実負荷運転で、すべりを起こさず、引っ掛かりなど高負荷時に滑るように

調整します。（SV無しとなった場合は、締付角度をお知らせしてます。）

据付SV不在の場合、しばしばあるのが、

締付角度の０度地点の設定の間違いです。

TL350は、センターの調整ナット１ヶを手で締めて行けるところを０度とします。

これは、間違いがないようです。

TL500、TL700の場合は、

①調整ナットを手で回していくとこまで締める

②調整ボルト３ヶを同じく手で締める

ここが０度地点とし、マジックで印をつけて、そこから工具で②のボルト３ヶを均等に指定角度に締めます。

この①の作業が忘れやすいみたいです。

★調整ナット…ボルト３つ付いているドーナツ型のナット

★調整ボルト…調整ナットについているボルト３ヶ
